Патрубок вакууматора

Характеристики патрубков производства TYK для циркуляционного вакууматора

Внешняя часть — MgO-C кирпичи

Внутренняя часть — MgO — Cr₂O₃

Нижняя часть — монолитная футеровка

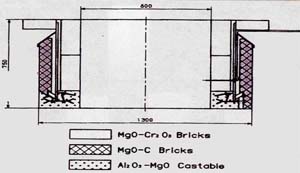

Фотография патрубка вакууматора

Для производства MgO-C кирпичей используются:

- специальные связующие для предотвращения окисления

- высокочистый и крупнокристаллический оксид магния

- высокое давление при изготовлении для получения плотной структуры

Эксплуатационные качества

Клиенты	Емкость, тонн	Стойкость
		TYK огнеупоры	Обычные огнеупоры
Dc	70	110	60
Ac	80	140	110
NSn	250	250	100
KSg-1	250	400	360
KSg-2	250	240	160
2AVA	180	160	150
AVE, (Index)		217(140)	157(100)

Спецификация

Наименование		MgO-C	MgO-C2O3	Сплавленные
		CX-RH1	LM1J	AC10MGK
Насыпная плотность		2,91	3,17	14
Пористость, %		3	16	3,09
Предел прочности при сжатии, МПа		40	90	56
Тепловое расширение, % (при 1000 °C)		1,2	0,98
H.M.O.R., МПа (при 1450°C)		8	10
Химический состав, %	MgO	71,2	59,5	10
	Cr2O3	2	19,5
	Al2O3		11,5	87
	Fe2O3		6,5
	SiO2		1,5
	F.C.	17,8

Хромсодержащие материалы для нижней части порционного вакууматора.

Эксплуатационные качества

Клиент	Емкость, т	Часть	Стойкость MgO-C	Стойкость MgO-Cr2O3
KTm 1RH	180	Горловина	730 RHP1	700
KTm 1RH	320	Горловина	750 RHP1	700
2DRT	140	Патрубок	70 RHP3	70

Спецификации

Наименование		MgO-C		MgO-Cr2O3
		CX-RHP1	CX-RHP3	LM1J
Насыпная плотность		3,04	3,05	3,17
Пористость,%		4	4,5	16
Предел прочности при сжатии (МПа)		55	50	90
Тепловое расширение (%) (at 1000 °C)		1,2	0,98
H.M.O.R. (МПа) (at 1450°C)		16	21
Химический состав (%)	MgO	88,2	92,9	59,5
	Cr2O3			19,5
	Al2O3			11,5
	Fe2O3
	SiO2
	F.C.	6,6	3,5
